Диалоговое размещение электрорадиоэлементов в P-CAD 2002



Подключение библиотек



Перед размещением ЭРЭ на ПП необходимо обеспечить доступ к библиотекам, в которых находятся эти ЭРЭ. Библиотеки подключают командами Library/Setup (рис. 5.1). Добавляют имена библиотек в список открытых библиотек (Open Libraries) клавишей Add, а с помощью клавиши Delete удаляют их из этого списка.

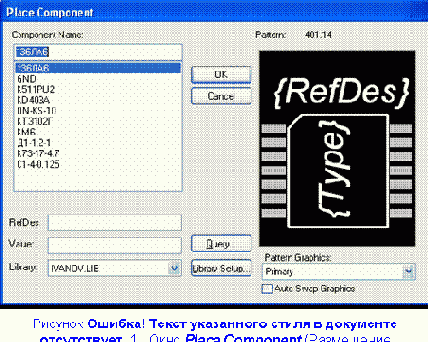

Для загрузки всех библиотек, из которых были набраны элементы схемы следует выполнить команды Place/Component (пиктограмма

). В появившемся одноименном окне щелкнуть ЛК по кнопке Library Setup (рис. 5.2).

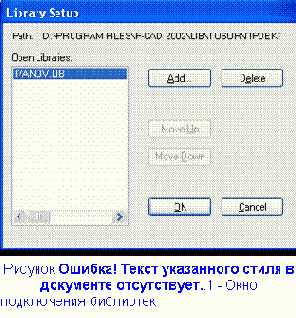

Появится одноименное окно управления библиотеками, в котором для добавления в список новой библиотеки нажать кнопку Add (рис. 5.1).

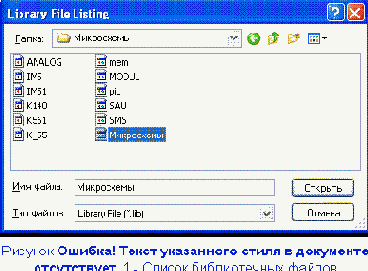

После этого в стандартном окне Windows выбрать нужную библиотеку (рис. 5.3). Если необходимо, снова нажать кнопку Add и добавить следующую библиотеку. Таким же способом надо загрузить все используемые при создании схемы библиотеки.
