Диалоговое размещение электрорадиоэлементов в P-CAD 2002



Диалоговое размещению ЭРЭ


Критерием качества размещения чаще всего считают минимальную суммарную длину соединений.

Для диалогового размещения ЭРЭ  выполнить команды Edit/Select.

Установить текущим слой Тор.


При установке элементов редактор позволяет манипулировать ими: вращать, перемещать, делать невидимыми тексты.

Для вращения выбранного элемента вокруг точки привязки можно выделить его командами Edit/Select и, нажатием клавиши R поворачивать против часовой стрелки на 90° или клавишей F на 180°. Кроме того, можно перемещать тексты с места на место или сделать их невидимыми.

В соответствии с разд. 3.8 вначале на ПП установить разъем XS1. Для этого выделить его (навести на него курсор и щелкнуть ЛК). Разъем изменит цвет на желтый. Еще раз нажать ЛК и, не отпуская ее, перетащить разъем в центр крайней правой части контура ПП - в точку с координатами (60; 32,5). (Координаты размещения ЭРЭ соответствуют их точкам привязки.)

Остальные элементы необходимо размещать внутри контура ПП стараясь, чтобы суммарная длина соединений была минимальной. Для этого рядом с разъемом установить ЭРЭ, имеющие соединения с ним: микросхему DD2, резистор R1, конденсатор С1, диод VD1. Затем установить элементы, связанные с перечисленными ЭРЭ. Это микросхема DD1, резисторы R2 и R3, катушка индуктивности L1, конденсатор С2 и транзистор VT1.

При размещении каждый из перечисленных элементов надо таким же способом выделять курсором и при нажатой ЛК перемещать внутрь контура платы.

После размещения может оказаться, что некоторые из обозначений ЭРЭ либо перевернуты, либо неудачно размещены по отношению к ЭРЭ. В таком случае обозначения надо установить в удобное для прочтения положение. Для этого надо нажать и, удерживая клавишу Shift, щелкнуть ЛК по передвигаемой надписи. Она изменит цвет. После этого, указав на нее курсором и удерживая ЛК в нажатом состоянии, перетащить надпись в требуемое место. При необходимости ее можно перевернуть, нажимая на клавишу буквы R.

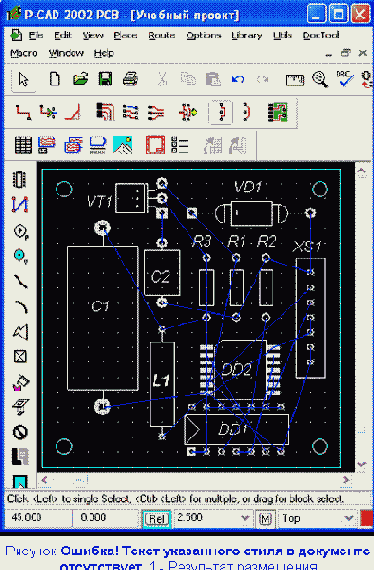

Результат размещения представлен на рис.

5.11.
