Создание УГО электрического соединителя ОН-КС-
В том случае, если программа Symbol Editor была закрыта, необходимо ее запустить и настроить конфигурацию (см. пункт 3.4). Если программа не закрывалась, то ее конфигурация сохранилась и можно сразу формировать УГО электрического соединителя.
Порядок образования УГО соединителя заключается в следующем.
Установить сетки с шагом 0,5 и 1,0 мм.
Выполнить команды
Options/Grids.
В окне
Options Grids в области
Grids Spacing
последовательно ввести шаги сетки 0,5 и 1,0 мм. Нажать кнoпкy «Add», а затем кнопку «ОК».
Линию рисования установить
0,2 мм.
Нарисовать прямоугольный контур УГО электрического соединителя.
Выбрать текущую сетку с шагом 0,5 мм.
По команде
Place Line установить курсор в 1-ю точку с координатами (
15; 15) и щелкнуть
ЛК. Перевести курсор во 2-ю точку с координатами (
37,5; 15) и щелкнуть
ЛК. Затем, сместив курсор в 3-ю точку с координатами (
37,5; 20), щелкнуть
ЛК. Перевести курсор в 4-ю точку прямоугольника — (
15; 20) и щелкнуть
ЛК. И, наконец, вновь установить курсор в 1-ю точку с координатами (
15; 15), щелкнуть
ЛК, а затем
ПК.
Теперь необходимо нарисовать вертикальную разделительную линию в УГО электрического соединителя. Для этого установить курсор в точку с координатами (
20; 20) и щелкнуть
ЛК. Затем перевести его в точку (
20; 15) и щелкнуть
ЛК, а затем

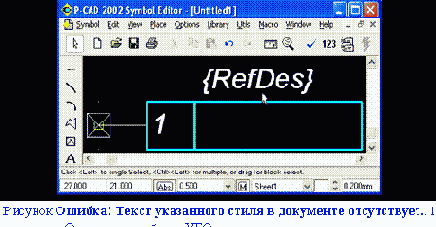

ПК (рис. 4.59).
Образование новых стилей текста.
В основном меню выбрать ЛК мыши
Options /
Text Style…
В появившемся диалоговом окне (рис. 4.4)
Options Text Style
(Параметры стиля текста) появится список установленных стилей текста.
Для добавления нового стиля текста нажмите ЛК мыши клавишу
Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5)
Add Text Style
