Создание условных графических обозначений электрорадиоэлементов средствами P-CAD



Создание УГО диода КДА


В том случае, если программа Symbol Editor была закры­та, необходимо выполнить все установки ее конфигурации, проведенные в пункте 3.4. Если программа не закрывалась, то конфигурация сохранилась и можно сразу приступать к фор

мированию УГО диода (рис. 4.36).

Порядок создания УГО диода заключается в следующем.

        Нарисуем контур УГО диода.



      Установить теку­щую сетку с шагом 0,5 мм

      Выполнить команду Place Line
.

      Установить курсор в точ­ку с координатами (20; 34) и щелкнуть ЛК. Перевести курсор в точку с координатами (20; 29) и щелкнуть ЛК. Затем, переставив курсор в точку (24; 31,5), щелкнуть ЛК. Поместить курсор в точку с координатами (20; 31,5) и опять щелкнуть ЛК, а затем ПК. Вновь установить курсор в точку (20; 34) и щелкнуть ЛК. Перевести кур­сор в точку (24; 31,5) и щелкнуть ЛК, а затем ПК.



Теперь проводим вертикальную линию. Для этого надо устано­вить курсор в точку с координатами (24; 34) и щелкнуть ЛК. Пере­ведя курсор в точку (24; 29), щелкнуть сначала ЛК, а затем ПК. Получили изображение диода, представленное на рис. 4.37.

    Создание новых стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.

      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style

(Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style введем имя нового стиля Arial3_5Italic и нажмем OK.  В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).




      В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type (Разрешить шрифт TTF)  и нажать кнопку Font для выбора шрифта.

      Установим параметры шрифта в диалоговом окне Шрифт

в соответствии с  рис. 4.7 и нажмите ОК.

      В диалоговом окне Text Style Properties (рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.

      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует создать стиль Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

        Установить выводы элемента.

      Выполнить команду Place Pin
.

      Откроется одноименное диалоговое окно. В нем в поле Length установить флажок в окне User и задать длину вывода 3 мм. В областях Inside Edge, Outside Edge, Inside, Outside установить значение None. В поле Default Pin Name ввести «+», а в поле Default Pin Des ввести 1. В зоне Text Style в окнах Pin Name установить стиль текста Arial3_5Italic, а поле Pin Des  - стиль Arial2_0Italic. В области Display установить флажок Pin Des. Нажать на кнопку ОК. Поста­вить курсор в точку с координатами (20; 31,5), нажать ЛК и, не отпуская ее, клавишей R сориентировать вывод влево. Отпустить ЛК. Щелкнуть ПК.

      Вновь выполнить команду Place Pin
.

      В возникнувшем диалого­вом окне Place Pin

в поле Default Pin Name ввести «-», а в Default

Pin Des
- 2. Нажать на кнопку ОК. Поставить курсор в точку с координатами (24; 31,5), нажать ЛК и, не отпуская ее, клавишей R сориентировать вывод вправо.


Отпустить ЛК и щелкнуть ПК.

      Для уточнения положения номеров выводов выделим поочередно их ЛК при нажатой клавише Shift

и, не отпуская ЛК, перетащим его в позицию сверху от вывода, клавишей R сориентировав их в нужном направлении.

        Установить точку привязки элемента на левый вывод УГО диода.

      Выполнить команду Place Ref Point
. Поместить курсор в точку с координатами (17; 31,5) и щелкнуть ЛК.

        Ввести атрибуты элемента.

      Выполнить команду Place Attribute
.

      Появится диалоговое окно Place Attribute. В нем в области Attribute Category выбрать Component. В области Name выбрать RefDes. В открывшемся списке Text Style выбрать Arial3_5Italic. Установить в поле Justification по вертикали - низ, а по горизонтали - центр. Нажать кнопку ОК. Установить курсор в точку с координатами (21,5; 34,5) и щелкнуть ЛК.

      Вновь выполнить команду Place Attribute
.

      В области Attribute Category

выделить цветом Component, а в соседней области Name - Type. Установить стиль текста Arial3_5Italic. Выравнива­ние Justification выбрать по вертикали - верх, а по горизонта­ли - центр. Нажать кнопку ОК. Установить курсор в точку с координатами (21,5; 28,5) и щелкнуть ЛК.

      Полученный результат представлен на рисунке рис. 4.38.



 Записать разработанного УГО диода в библиотеку.

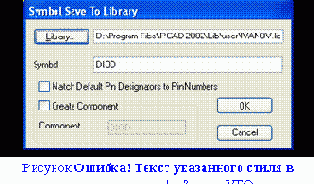

Для этого вы­полнить команду Symbol/Save и в появившемся окне щелк­нуть по кнопке Library. В открывшемся окне выбрать созданную ранее библиотеку Ivanov.lib. В поле Symbol набрать имя элемента «DIOD» и нажать кнопку ОК (рис. 4.39).

4.6              Создание УГО резистора с помощью мастера Symbol Wizard



Для обозначения любого резистора, независимо от его конструктивных особенностей ГОСТ 2.728-74 предусматривает использование символа в виде прямоугольника (рис. 4.40).

Номинальную мощность рассеяния постоянного резистора (от 0,05 до 5 Вт) обозначают специальными знаками, помещаемыми внутри символа (рис. 4.41). Заметим, что эти знаки не должны касаться контура условного обозначения резистор.

Для учебного проекта [6] требуется разработать УГО резистора мощностью 0,125 Вт размером 10´4 мм с выводами дли­ной 5 мм.

В том случае, когда пользователь P-CAD имеет библиотеку гото­вых УГО ЭРЭ, создавать новые необходимые УГО бывает удобно путем редактирования уже имеющихся в библиотеке УГО, сход­ных по начертанию или функциональному назначению с необходи­мым.

Для создания и редактирования символов с прямоугольными УГО (микросхем, реле, резисторов и т.п.) очень удобно использовать Мастер Символов, существующий в составе графического редактора P-CAD Symbol Editor.

Порядок создания УГО резистора в режиме Symbol Wizard заключается в следующем.

        Запустить программу Symbol Editor (см. пункт 3.2).

      После запуска редактора P-CAD Symbol Editor выполняется  настройка его конфигурации (см. подраздел 3.4).

    Создание новых стилей текста.

      В основном меню выбрать ЛК мыши Options / Text Style

      В появившемся диалоговом окне (рис. 4.4) Options Text Style

(Параметры стиля текста) появится список установленных стилей текста.

      Для добавления нового стиля текста нажмите ЛК мыши клавишу Add (Добавить), что приведет к появлению диалогового окна (рис. 4.5) Add Text Style (Добавить стиль текста).

       В строке ввода Style Name окна Add Text Style введем имя нового стиля Arial3_5Italic и нажмем OK.  В названии стиля отображено имя шрифта (Arial), высоту шрифта (3,5 мм) и начертание (курсив).



      В  появившемся диалоговом окне (рис. 4.6) Text Style Properties (Свойства с тиля текста) установим флажок Allow True Type (Разрешить шрифт TTF)  и нажать кнопку Font для выбора шрифта.

      Установим параметры шрифта в диалоговом окне Шрифт

в соответствии с  рис. 4.7 и нажмите ОК.

      В диалоговом окне Text Style Properties (рис. 4.8) в строке ввода Size

(Размер)  установим высоту шрифта 3.5 мм.

      Чтобы разрешить отображение шрифтов True Type в области Display (Отображать) установим флажок  True Type Font и нажмем ОК.

      Убедитесь, что в диалоговом окне Options Text Style (рис. 4.4) появился новый стиль текста Arial3_5Italic.

      По аналогичной технологии следует создать стиль Arial2_0Italic

(имя шрифта Arial, высота шрифта 2,0 мм  и начертание курсив).

        Выполнить команды Symbol/Symbol Wizard
.


      Откроется диалоговое окно, на котором слева приведены задаваемые парамет­ры, а справа соответствующий им чертеж УГО. В данном случае в качестве примера изображен вариант УГО ЭРЭ с четырнадцатью выводами (рис. 4.42).




 В строке состояний задать шаг сетки равный 1.

        Задать параметры УГО резистора в левой части экрана.

      Ширину символа Symbol Width задать равной 10 мм, а рас­стояние между смежными выводами Pin Spacing - 2 мм.

      Длину выводов установить в поле Length. Для этого выбрать User и в его окне установить 5 мм.

      Число выводов слева и справа Number Pin Left (Right) вы­брать по 1.

      Для изображения контура резистора на экране установить фла­жок в окне Symbol Outline.

      Ширину линии контура резистора Line Width задать равной 0,2 мм.



      Поскольку выводы резистора не нумеруются и не обозначают­ся, в поле Display в окнах Pin Name и Pin Des убрать флажки.

      Кроме того, в окнах Default Pin Name

и Default Pin Designator

(по умолчанию принимаемые имя и номер 1-го вывода) так­же ничего не указывать (рис. 4.43).




Клавиша Exit служит для прекращения создания УГО, а клави­ша Finish для завершения его создания. Поэтому щелкнуть ЛК

по клавише Finish. Изображение созданного УГО резистора перене­сется на основной экран программы Symbol Editor (рис. 4.44).




Далее редактирование УГО символа осуществляется штатными средствами редактора P-CAD Symbol Editor.

        Нарисовать черточки, обозначающие номинальную мощность резистора.

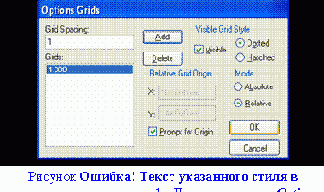

      Активизируйте команду Options/Grids.. в основном меню. В появившемся диалоговом окне Options Grids (рис. 4.45) в рамке Mode (режим) пере­ключитесь   с   абсолютной   сетки   на   относительную (Relative). Также установите флажок Prompt for Origin (указать начало координат).

      Закройте панель Option Grids и, переместив курсор, имеющий вид наклонного перекрестия
 на левый нижний угол прямоугольника УГО резистора, щелкните ЛК мыши. Здесь будет начало координат относительной сетки.




Выполнить команду Place Line
.

      Установить курсор в точ­ку с относительными координатами (3; 3) и щелкнуть ЛК. Перевести курсор в точку с координатами (5; 1) и щелкнуть ЛК, а затем ПК. Затем, переставив курсор в точку (5; 3), щелкнуть ЛК. Поместить курсор в точку с координатами (7; 1) и опять щелкнуть ЛК, а затем ПК.

        Уточнить стиль атрибутов символа резистора (чтобы унифицировать его со стилями других ранее созданных символов).

      Командами Edit/Select
 включить режим выбора объектов.



      Выделить ЛК атрибут RefDes, после чего ПК вызвать контекстно-зависимое меню и в нем активизировать клавишу Properties (Свойства).

      В возникшем диалоговом окне Attribute Properties в поле Text Styles выбрать стиль Arial3_5Italic.

      Подобным же образом уточнить и стиль атрибута Type.




  Окончательный вид УГО резистора приведен на рис. 4.46.

        Записать созданное УГО резистора в библиотеку.



 Выполнить команды Symbol/Save. В появившемся окне щелкнуть по кнопке Library, в следующем появившемся окне выбрать библиотеку Ivanov.lib. В поле Symbol

набрать имя элемента «Res0125» и нажать кнопку ОК (рис. 4.47).
